3. Semester TU Graz
Institut für Tragwerksentwurf

Eine Kooperation von:
Fabry Fabian
Held Lisa
Leitgeb Michael
Schölzhorn Julia

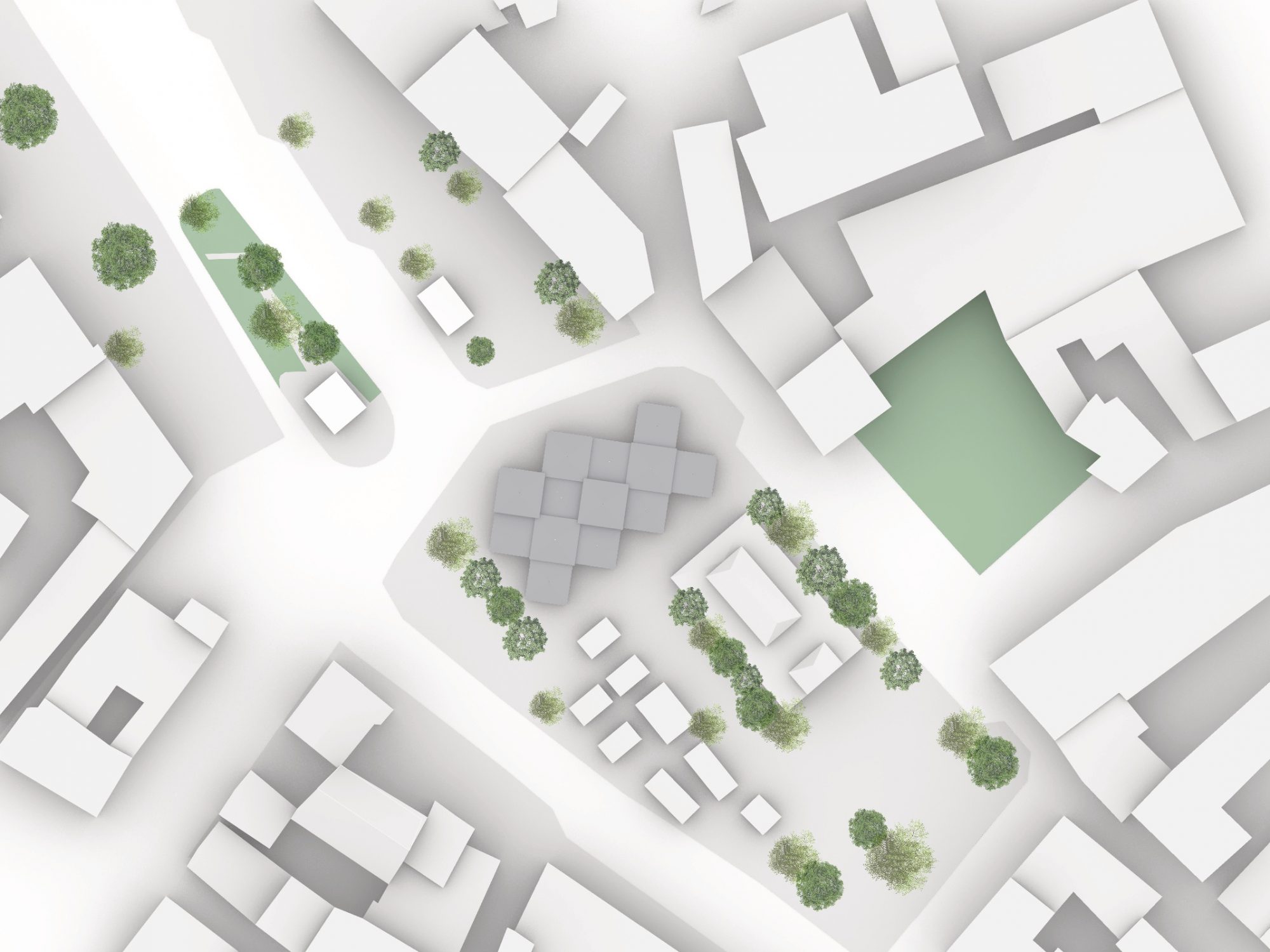

Ein neues Dach für den Lendplatz.
Ziel war es das Leben und Arbeiten auf dem Lendplatz in Graz langfristig vor Wind und Regen zu schützen. Hierfür sollte eine dauerhafte Überdachung geplant werden. Um gleichzeitig einen Schutz vor den Elementen zu bieten und dennoch genug Licht herein zu lassen gestaltet sich diese als ein Konvolut aus einzelnen stählernen Schirmen.

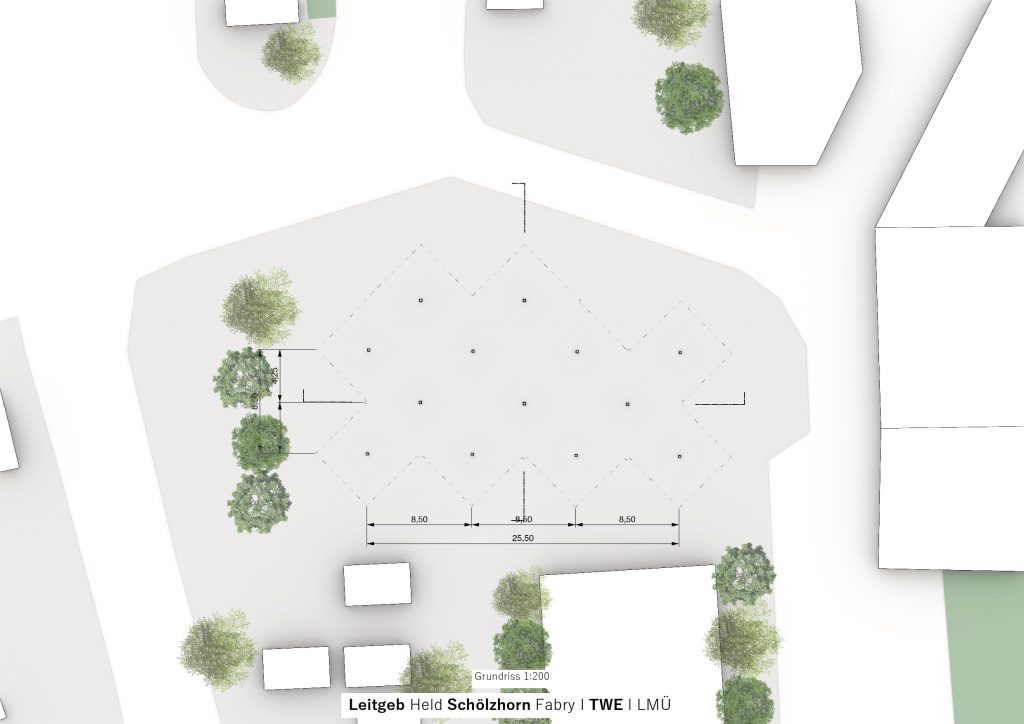

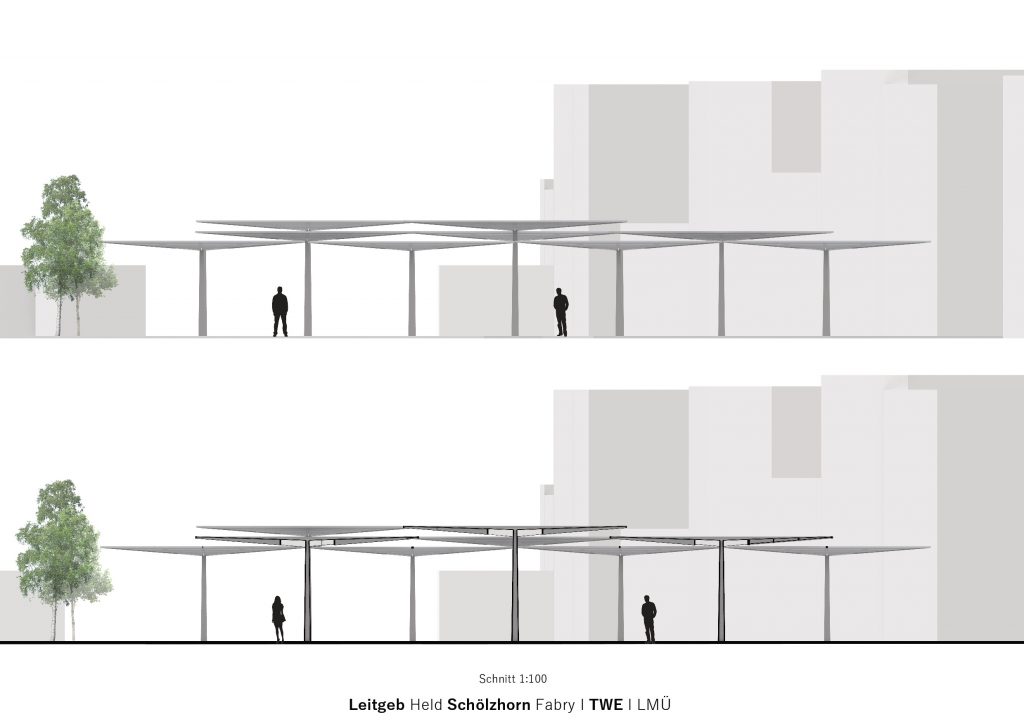

Durch die Anordnung von etwas größeren Schirmen in einer höheren Ebene ist der Schutz von Regen gegeben, während gleichzeitig immer noch Licht durch die Zwischenräume strömen kann.

Die nach innengekehrter Oberseite sammelt Regenwasser ein und leitet es über ein innenliegendes Fallrohr ab.

Der außen Kranz der Schirme lässt sich leicht Vorproduzieren und mit einer Höhe von 2,5 Metern problemlos mit dem LKW transportieren.

Vor Ort müssen nur noch außen und Innenkranz kombiniert werden und die untere Lattung eingehängt werden.
